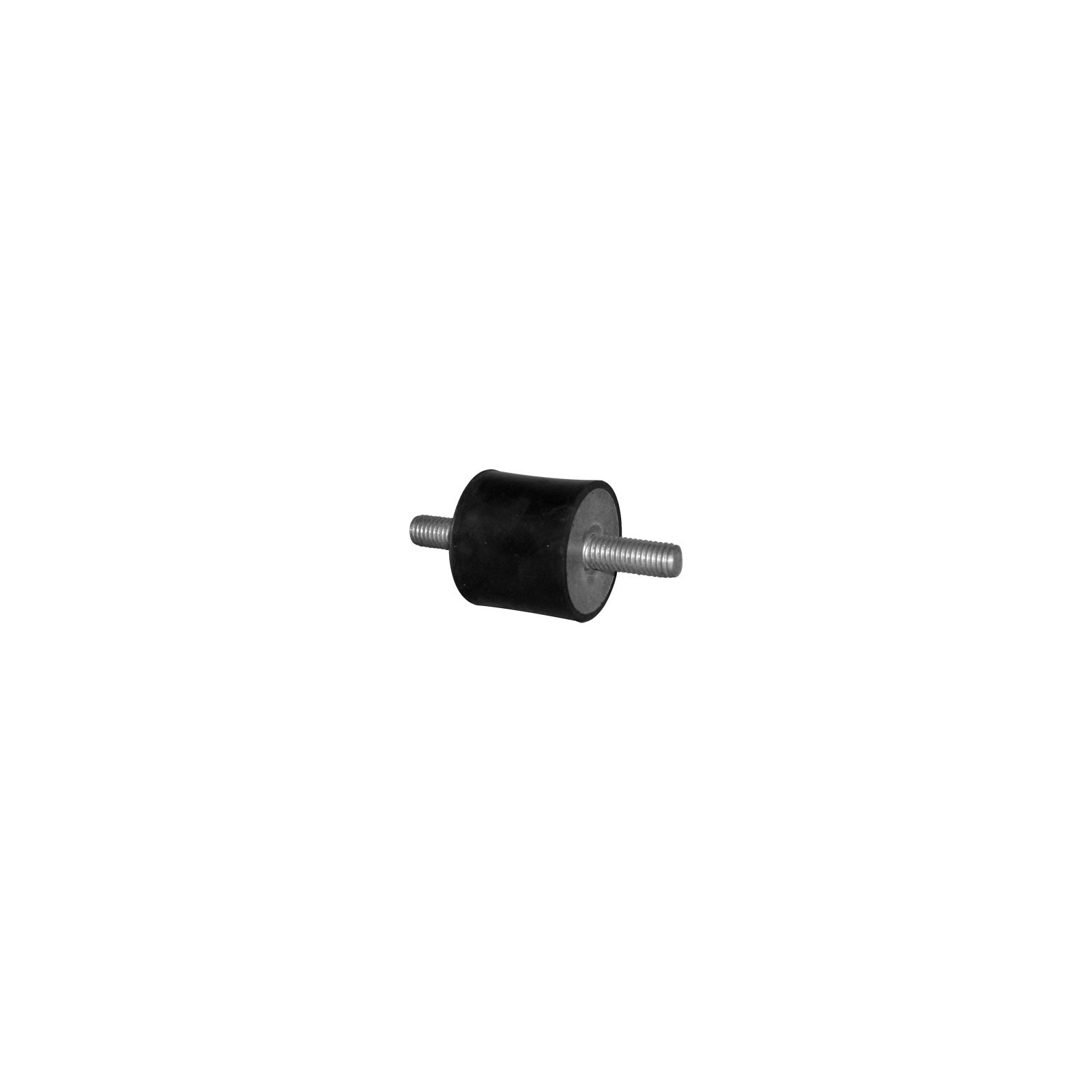

Plot type A - 2 tiges filetées Ø 50 x 35 mm - M10
PLOTA5035
PLOTA5035

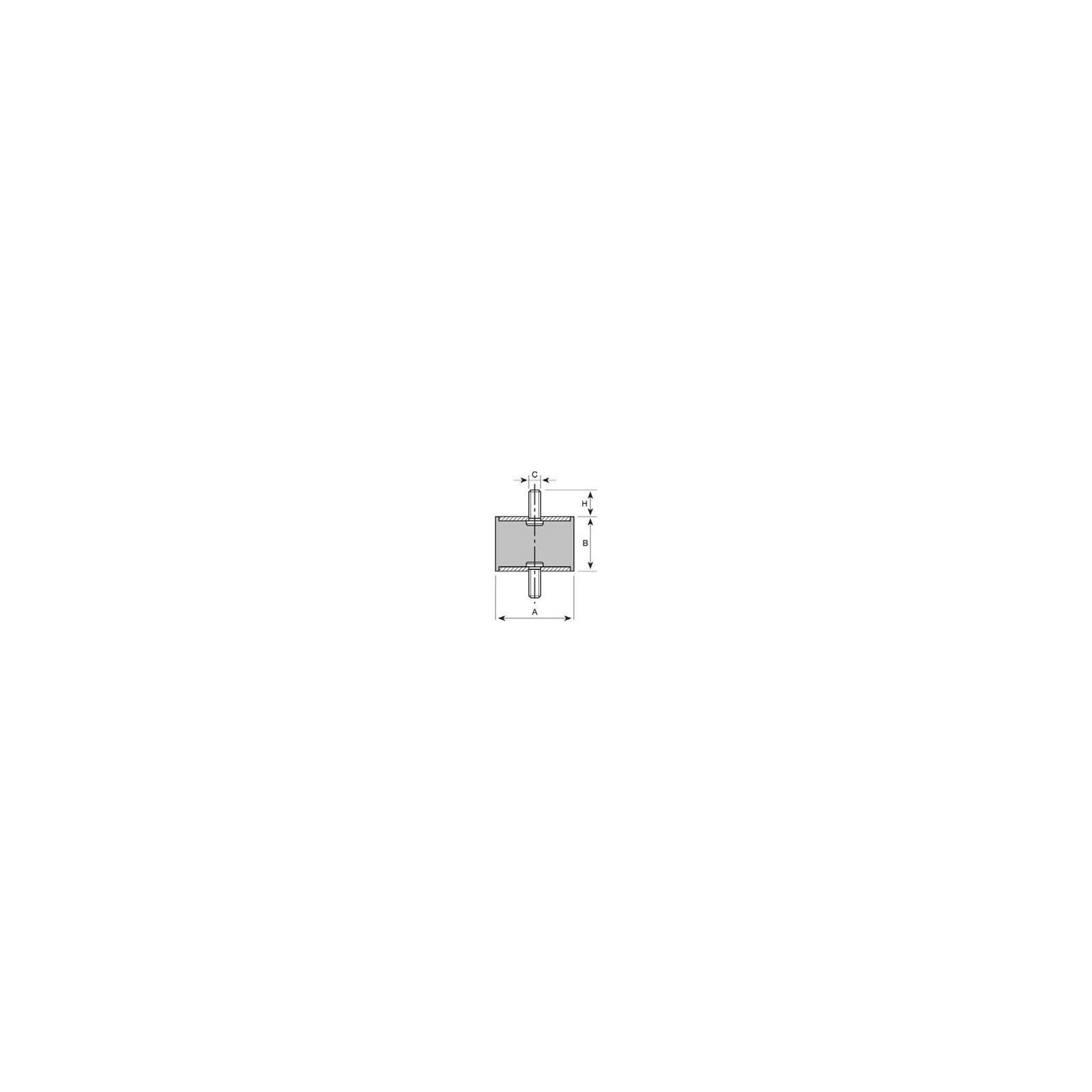

| Type | Filetage Mâle / Mâle |
|---|---|
| A | 50 mm |
| B | 35 mm |
| C | M10 |
| H | 25 mm |
| Compression - Charge | 250 daN max. |
| Compression - Flèche | 8 mm |
| Cisaillement - Charge | 25 daN max. |
| Cisaillement - Flèche | 7 mm |
Applications :
Les plots cylindriques peuvent être montés de façon avantageuse sur de petits groupes moto-pompes, moto-ventilateurs, séchoirs, cribles, compacteurs, machines à laver, moteurs électriques, tableaux de bord, appareils de mesure, armoires de contrôle, micros, néons, etc.
Fonctionnement et montage :
Leur élasticité est beaucoup plus grande dans toutes les directions parallèles aux armatures que dans la direction perpendiculaire. Le caoutchouc travaille en compression ou en cisaillement, suivant le sens du montage. Celui-ci est fonction de l'utilisation et des fins recherchées.
Par conséquent, leur montage s'effectuera suivant le modèle choisi, soit à l'aide d'écrous, soit à l'aide de vis, en fixant un côté
sur le châssis fixe et l'autre partie sur la machine à suspendre.
| Type | Filetage Mâle / Mâle |
|---|---|
| A | 50 mm |
| B | 35 mm |
| C | M10 |
| H | 25 mm |
| Compression - Charge | 250 daN max. |
| Compression - Flèche | 8 mm |
| Cisaillement - Charge | 25 daN max. |
| Cisaillement - Flèche | 7 mm |
