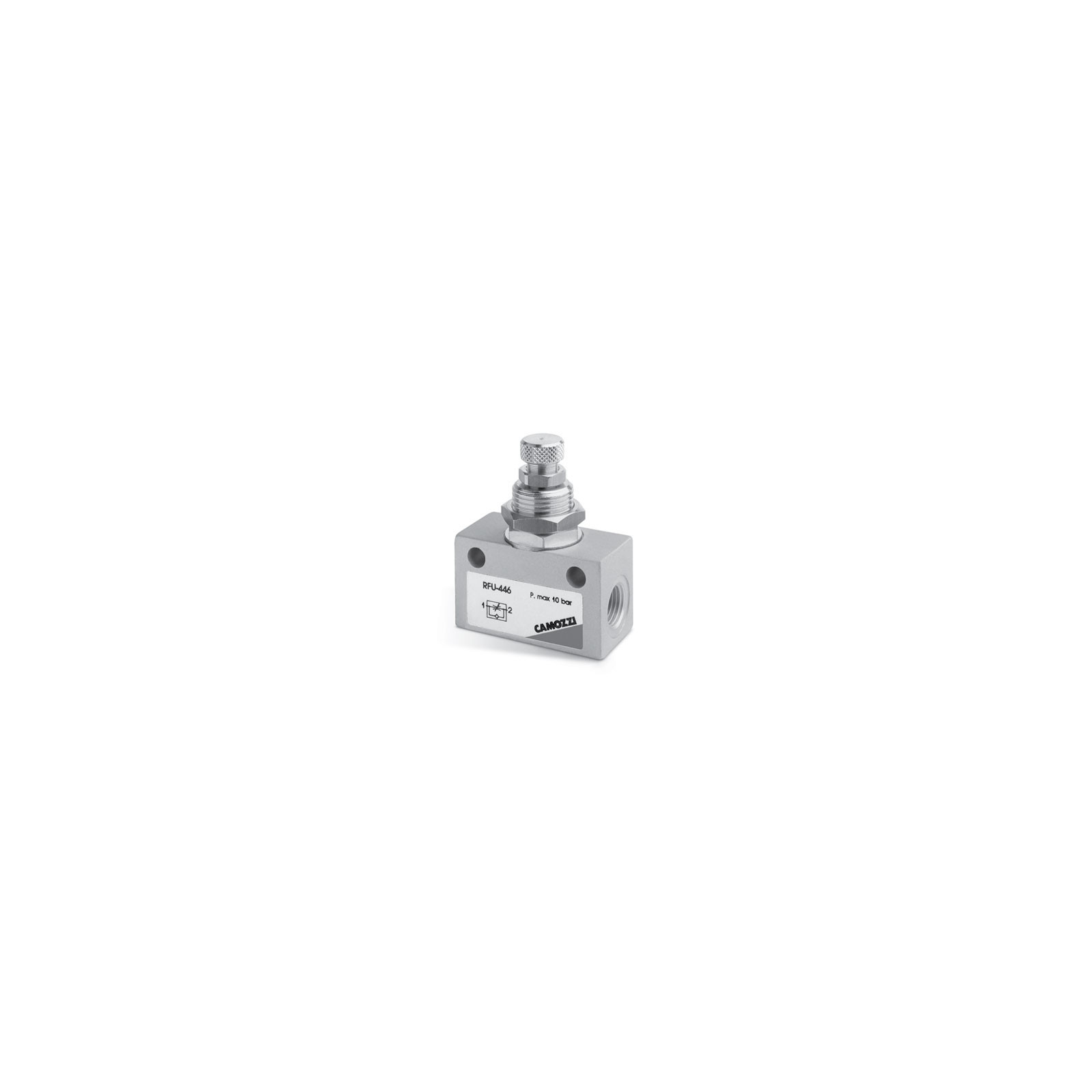

Régulateur débit unidirectionnel en ligne G1/4 - Camozzi RFU-444-1/4

Construction : pointeau.

Matériaux : corps aluminium – pointeau laiton OT 58 – joints NBR.

Montage : au moyen des trous traversant le corps ou mural.

Raccordement : G1/4.

Position de montage : au choix.

Température de fonctionnement : 0 à +80°C ( -20 °C avec air sec ).

Pression de service : 1 à 10 bar.

Pression nominale : 6 bar.

Diamètre nominal : 1/4" = 4 ou 6 mm.

Fluide : Air filtré.

Ø N : 4 mm

A : M20x1,5

B : G1/4

D : 6,5 mm

F : 25 mm

G : 25 mm

L : 52 mm

M1 : 35 mm

M2 : 24 mm

M3 : 12 mm

T : 60 mm

Z : 69 mm

S max : 7 mm

SW : 22 mm

SW1 : 24 mm

SW2 : 14 mm

Pour réguler la vitesse d'un vérin, le volume d'air contenu dans la chambre mise à l'échappement doit-être régulé.

Pour cette raison, le limiteur de débit unidirectionnel doit-être connecté comme suit :

- Relier l'orifice repéré A à l'entrée du vérin.

- Relier l'orifice repéré B à la sortie du distributeur.
